什么是同步發電機勵磁系統?由哪幾部分組成?
同步發電機勵磁系統是為同步發電機提供直流磁場電流設備的總稱,它是發電機的重要組成部分,直接影響發電機的運行特性。同步發電機勵磁系統的組成:勵磁系統及其調節對象(同步發電機)共同組成的反饋控制系統,稱為勵磁控制系統。
一、同步發電機勵磁系統的組成:
1、電源:為勵磁功率整流單元提供電源(自并勵勵磁系統一般采用勵磁變的方式)。
2、功率整流:指向同步發電機轉子繞組提供直流勵磁電流的部分。
3、調節控制器:根據控制要求的輸入信號和給定的調節準則控制勵磁功率單元輸出的裝置。它感受發電機電壓和運行工況的變化,自動的調節勵磁功率單元輸出的勵磁電流的大小,以滿足系統運行的要求。
4、滅磁及起勵:滅磁的作用是當發電機內部及外部發生諸如短路及接地等事故時迅速切斷發電機的勵磁,并將蓄藏在勵磁繞組中的磁場能量快速消耗。起勵的作用是為發電機轉子繞組提供起始的勵磁電流。
5、發電機轉子:為發電機提供勵旋轉磁場。
二、同步發電機勵磁系統的分類:
1按勵磁電源分類:直流勵磁機勵磁系統、交流勵磁機勵磁系統、自并勵勵磁系統。
2按響應速度分類:慢速勵磁系統、快速勵磁系統、高起始勵磁系統。
(一)、交流勵磁機系統(三機它勵)
組成:交流主勵磁機(ACL)和交流副勵磁機(ACFL)都與發電機同軸。副勵磁機是自勵式的,其磁場繞組由副勵磁機機端電壓經整流后供電。也有用永磁發電機作副勵磁機的,亦稱三機它勵勵磁系統。
優點:它勵,勵磁電源不受系統電源的影響
缺點:調節速度慢,軸系長度長,易引發軸系振蕩
(二)、交流勵磁機系統(二機它勵)

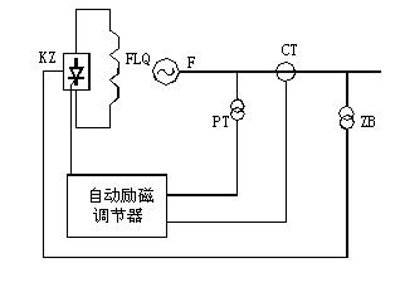

組成:交流主勵磁機經過可控硅整流裝置向發電機轉子回路提供勵磁電流;AVR控制可控硅的觸發角,調整其輸出電流,亦稱為兩機它勵勵磁系統。勵磁系統沒有副勵磁機,交流勵磁機的勵磁電源由發電機出口電壓經勵磁變壓器后獲得,自動勵磁調節器控制可控硅磚觸發角,以調節交流勵磁機勵磁電流,交流勵磁機輸出電壓經硅二極管整流后接至發電機轉子,亦稱為兩機一變勵磁系統。
優點:取消副勵磁機,軸系長度縮短;
缺點:調節速度慢
(三)、自勵系統(并勵、復勵)
組成:勵磁變壓器、大功率可控硅整流柜、滅磁及過電壓保護、起勵設備、自動電壓調節器
優點:結構簡單、響應速度快
缺點:強勵時系統電壓變化復雜
以上關于同步發電機勵磁系統的相關知識要點由專業的柴油發電機廠家-廣西頂博電力為您分享,希望對大家有所幫助。頂博電力brianholdefehr.com專業供應上柴,玉柴,康明斯,沃爾沃,濟柴,道依茨,帕金斯等知名品牌發電機組,功率范圍覆蓋面廣泛30-3000kw不等,歡迎來廠參觀考察。
