同步發電機勵磁系統結構組成及基本原理圖解

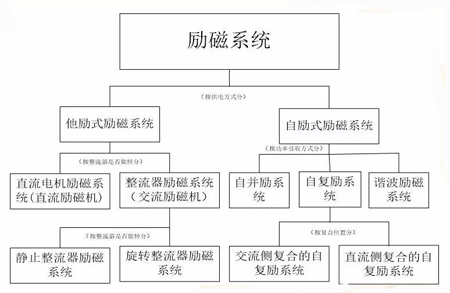

發電機勵磁系統有哪些分類呢?它主要是由他勵式勵磁系統和自勵式勵磁系統兩大類組合而成。他勵式勵磁系統又可以分為直流電機勵磁系統和整流器勵磁系統;自勵式勵磁系統可分為自并利系統、自復勵系統還有諧波勵磁系統。其中還有更詳細的分類不一一列舉,具體可以參考以下示例圖:
一、同步發電機勵磁系統基本原理

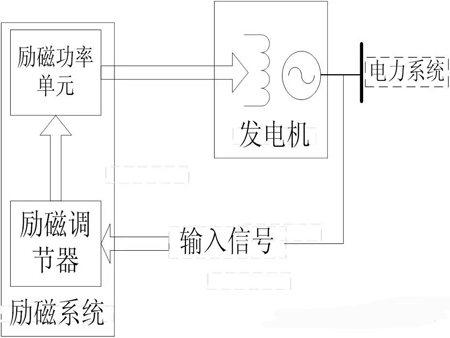

關于同步發電機基本原理組成如以下圖展示,包含有勵磁功率單元及勵磁調節器等等。其主要原理是依靠電磁相互作用,導體切割磁力線感應電動勢 ,感應電動勢由勵磁和調速共同控制。其兩個基本控制是勵磁和調速,頻率、電能質量通過電壓、相位和波形來衡量,其中頻率由調速控制,電壓由勵磁控制。
二、同步發電機勵磁系統的組成:
它主要由功率單元和勵磁調節器兩大部分組成。其中勵磁功率單元是指向同步發電機轉子繞組提供直流勵磁電流的勵磁電源部分,而勵磁調節器則是根據控制要求的輸入信號和給定的調節準則控制勵磁功率單元輸出的裝置。由勵磁調節器、勵磁功率單元和發電機本身一起組成的整個系統稱為勵磁系統控制系統。勵磁系統對電力系統及發電機本身的安全穩定運行有很大的影響,是發電機組的重要組成部分。
三、同步發電機勵磁系統的主要作用有:
1)以發電機負荷變化為依據,通過調節勵磁電流大小,來維持機端電壓為額定值;
2)控制并聯機組間無功功率的分配;
3)提高并列運行同步發電機的穩定性;
4)勵磁系統可以通過滅磁,來減小故障損失程度;
5)根據運行標準,可以對發電機實行最大及最小勵磁進行限制。
以上關于“同步發電機勵磁系統結構組成及基本原理”介紹由頂博電力發電機廠家小編為大家搜集撰寫分享,希望可以幫助到大家。廣西頂博電力設備制造有限公司主營產品:上柴、玉柴、康明斯柴油發電機組、道依茨、沃爾沃等發電機組,功率規格型號豐富,可以選擇不同的樣式及品牌,滿足各行業領域的電力需求。
