火電廠汽輪發電機工作原理、型號及分類(圖解)

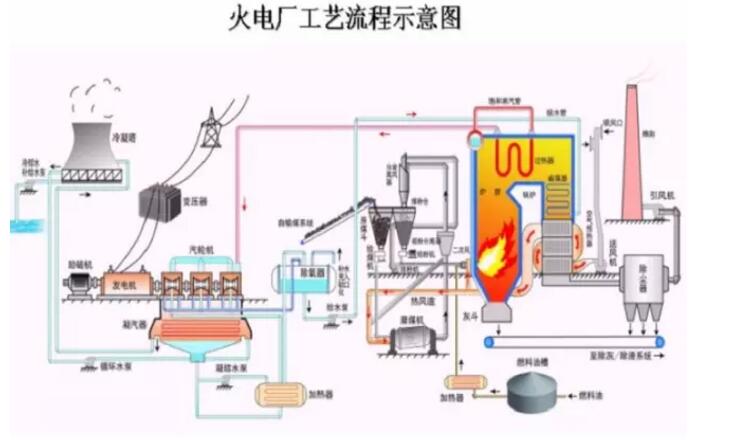

火電廠主要是利用煤、石油、天然氣為燃料生產電能;工廠能量轉化過程為燃料的化學能--熱能--機械能--電能。汽輪機和發電機是火力發電廠三大主要設備的兩大主機,單機功率勞動大、效率高、運行平穩、使用壽命長。對我們社會進步發展有重要意義,今天重點為大家介紹汽輪機工作原理、型號及分類,希望對大家有幫助。
一、汽輪機基本工作原理
汽輪機是能將蒸汽熱能轉化為機械功的外燃回轉式機械,來自鍋爐的蒸汽進入汽輪機后,依次經過一 系列環形配置的噴嘴和動葉,將蒸汽的熱能轉化為汽輪機轉子旋轉的機械能。蒸汽在汽輪機中,以不同方式進行能量轉換,便構成了不同工作原理的汽輪機。
由轉動部分和靜止部分兩個方面組成。轉子包括主軸、葉輪、動葉片和聯軸器等。靜子包括進汽部分、汽 缸、隔板和靜葉柵、汽封及軸承等。
轉速3000r/min和3600r/min,為全轉速汽輪機
轉速1500r/min和1800r/min,為半轉速汽輪機
頻率5ohz和60hz 我國為50hz
二、汽輪機按照工作原理分類:
沖動式汽輪機:根據力學知識,蒸汽把噴嘴中獲取的動能專變?yōu)闄C械功,蒸汽在動葉通道中不膨脹,動葉通道不收縮。
反動式汽輪機:蒸汽在動葉氣道內膨脹時對動葉作用力,根據動量守恒定律,蒸汽動葉夜流道中不僅改變方向,而且還要膨脹加速,從結構上看到動葉通道逐漸收縮。
沖動反動聯合式汽輪機:在蒸汽沖動力和反動力合力作用下推動葉璇轉做功。
三、汽輪機型號的漢語拼音代號:
N--凝汽式;B-背壓式;C--一次調節抽汽式;CC--二次調節抽汽式;CB--抽汽背壓式。機型型號舉列子:
N100-8.83/535
N600-16.7/538/538-1
B50-8.82/0.98
CC50-8.82/0.98/0.118

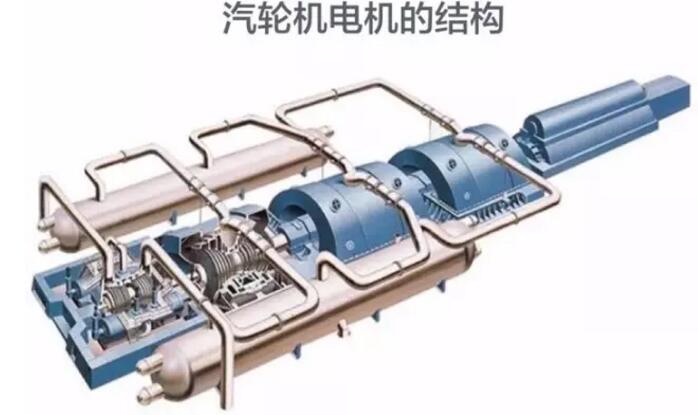

四、汽輪發電機結構圖
汽輪機與柴油發電機一樣有其組成結構,汽輪發電機主要由滑銷系統、氣缸、軸承、汽封系統、轉子、供油系統等組成。其各自部件有各自的工作原理,如需了解更多相關知識歡迎繼續關注本網站獲?。?a href="http://brianholdefehr.com/" _src="http://brianholdefehr.com/">http://brianholdefehr.com/
