柴油發電機組并聯控制器眾智HGM9510應該怎么安裝?
頂博電力給大家分享HGM9510發電機組并聯控制器的安裝方法:

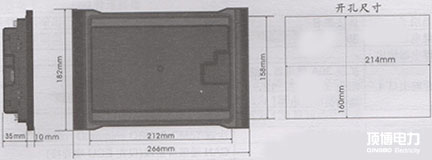

該控制器設計為面板安裝式,安裝時由卡件固定。外形尺寸及面板開孔尺寸見下圖
開孔尺寸
1)電池電壓輸入
注意:HGM9510控制器能適用于(8-35VDC)電池電壓的環境,電池的負極必須可靠接
發動機外殼??刂破麟娫碆+和B.到電池正負極連線不能小于2.5nim2,如果裝有浮充充電器,請將充電器的輸出線直接連到電池正負極上,再從電池正負極上單獨連線到控制器正負電源輸入端,以防止充電器干擾控制器的正常運行。
2)速度傳感器輸入
注意:速度傳感器為裝于發動機機體上檢測飛輪齒數的磁性裝置,它與控制器的連線應采用2芯屏蔽線,屏蔽層應接于控制器的16號端子,另一端懸空,其它兩根信號線分別接于控制器17、18端子上。速度傳感器輸出電壓在全速范圍內應在1-24VAC(有效值),推薦電壓為12VAC(在額定轉速時)。安裝速度傳感器時可將傳感器先旋到接觸飛輪,然后倒出1/3圈,最后將傳感器上螺母鎖緊即可。
3)輸出及擴展繼電器
▲小心:控制器所有輸出均為繼電器觸點輸出,若需要擴展繼電器時,請將擴展繼電器的線圈兩端增加續流二極管(當擴展繼電器線圈通直流電時)或增加阻容回路(當獷展繼電器線圈通交流電時),以防止干擾控制器或其它設備。
4)交流電流輸入
控制器電流輸入必須外接電流互感器,電流互感器二次側電流必須是5A,同時電流互感器的相位和輸入電壓的相位必須正確,否則采樣到的電流及有功功率可能會不正確。
注意:ICOM端必須接電池控制器電源負極。
當有負載電流時,互感器二次側嚴禁開路。
5)耐壓測試
小心:當控制器已裝在控制屏上時,如果要進行耐壓測試,請將控制器接線端子全部斷開,以免高壓進入,損壞控制器。
廣西頂博電力設備制造有限公司供應的柴油發電機組產品功率范圍為20kw-2000kw,可滿足各種規格普通型、自動化、四保護、自動切換及三遙監控、低噪音及移動式、自動化并網系統等特殊電力需求,歡迎來電洽談:13667715899
